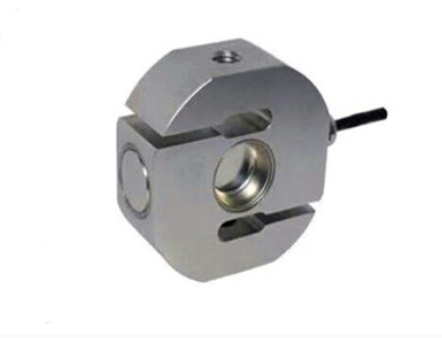

我們在使用S型稱重傳感器時很注重它的使用效果問題，而此類傳感器的接線問題就很影響這個使用效果。
如果在前期的接線過程中出現了接線錯誤或混亂這種情況，那么在很大程度上就會影響其使用效果，嚴重時還會導致傳感器損壞。
那么，我們一般會遇到哪些接線問題呢？主要有以下兩種：
問題一：在S型稱重傳感器接線中，電源接線（EXC-，EXC+)與傳感器線（SENSE-，SENSE+)二者有什么區別？
1、傳感器的出線有4線和6線兩種；
2、模塊或稱重變送器的接線也有4線和6線兩種；
你要接4線還是6線首先要看你的硬件要求是如何的，原則當然應該是：
能接6線的不接4線，必須接4線的就要進行短接。
一般的稱重傳感器都是六線制的，當接成四線制時，電源接線（EXC-，EXC+)與傳感器線（SENSE-，SENSE+)就分別短接了。
傳感器線（SENSE-，SENSE+)不是傳感器的輸出信號接線?。?span>
問題二：S型稱重傳感器輸出信號接線是SIG+和SIG-?
EXC+和EXC-是給稱重傳感器供電的，但是由于稱重模塊和傳感器之間的線路損耗，實際上傳感器接收到的電壓會小于供電電壓。每個稱重傳感器都有一個mV/V的特性，它輸出的mV信號與接收到的電壓密切相關，SENS+和SENS-實際上是稱重模塊內的一個高阻抗回路，可以將稱重模塊實際接收到的電壓反饋給稱重模塊。假設EXC+和EXC-為10V，線路損耗0.5V，傳感器 2mV/V，實際上傳感器輸出大信號為(10-0.5)*2=19mV，而不是20mV。此時稱重模塊內部就會把19mV作為大量程，前提是傳感器必須通過反饋回路把實際電壓反饋給稱重模塊。在稱重模塊上將EXC+與SENS+短接，EXC-與SENS-短接，僅限于傳感器與稱重模塊距離較近，電壓損耗非常小的場合，否則測量存在誤差。
