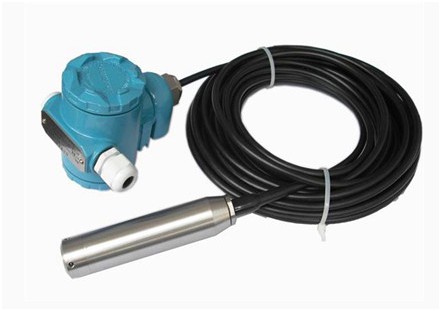

液位傳感器就是用于測量液位位置的壓力傳感器，它的接線方法如下：
液位傳感器，一般輸出的信號是電流4-20MA，0-20MA，或電壓0-5V，1-5V，0-10V等，通常電流型的是二線或四線制、電壓的三線制輸出。目前很多是沒有24VDC供電電源的，大部份是10V，有些功耗較大的變送器，10VDC的電源無法帶動，那么只能外接供電源24VDC。這樣液位穿安琪就出現(xiàn)了四個接線端子：供電+，供電-，反饋+和反饋-。
液位傳感器接線之四線制接線方式：電源+==供電+;電源-==供電-;信號+==反饋+，信號-==反饋-。
液位傳感器接線之電流型二線制接比方式：電源+==供電+;信號+==反饋+，供電-==反饋-，如果不遠(yuǎn)傳只需接24V電壓+，-，如果需要遠(yuǎn)傳需要組成回路，比如24V+接壓力表+，壓力表-接4～ 20mA+，4～20mA-接24V-就可以，可能中間有端子，要看一下回路圖。
液位傳感器接線之電壓型三線制接線方式：電源+==供電+;電源-(信號-)==供電-;信號+==反饋+，電源-(信號-)。
以上就是液位傳感器的接線方法。
更多詳情歡迎咨詢長沙諾賽希斯儀器儀表有限公司！
